Valmistaja Cixi Kaiye Electric CO., LTD

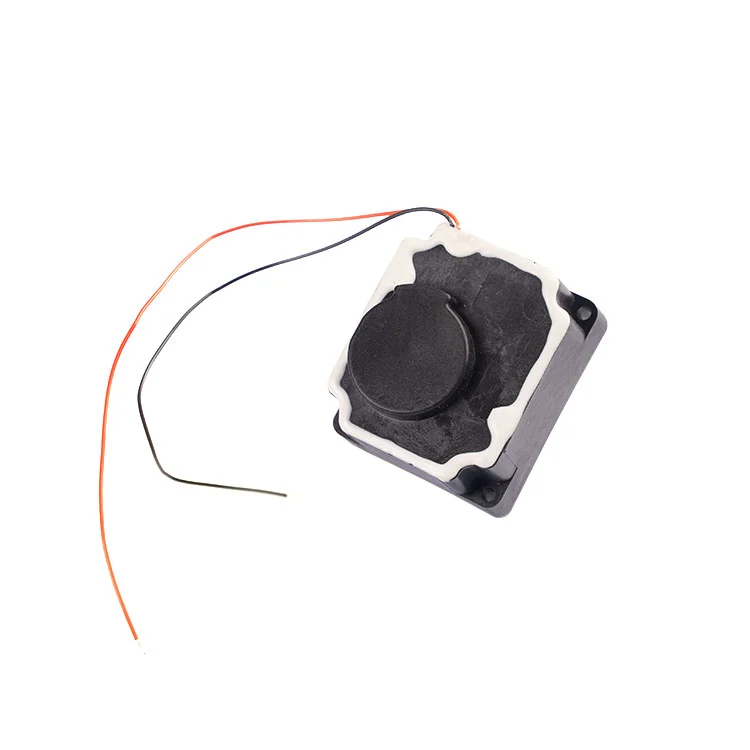

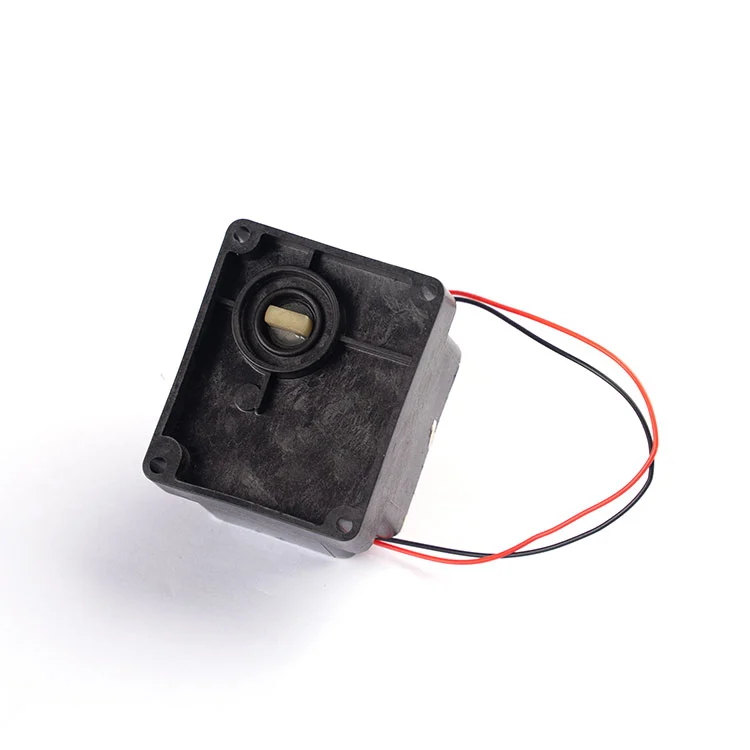

Vedenpitävä DC-mittarin vaihdemoottori on erittäin suorituskykyinen miniatyyri DC-vaihdemoottori, joka on suunniteltu älykkäiden vedenmittausjärjestelmien ytimen käyttömoottoriksi. Optimoidulla vaihteistorakenteella ja IP66-sisääntulosuojauksella se tarjoaa luotettavan alhaisen tehon, nopean venttiilin toiminnan ja vakaan suorituskyvyn kosteissa, vedelle alttiissa työympäristöissä.
• Kotitalouksien venttiiliohjatut älykkäät vesimittarit
• Pienikaliiperiset automaattiset mittarinluentajärjestelmät (AMR).
• DN15–DN20 vesimittarin moottoroidut venttiilit
• Miniatyyri nesteensäätöventtiilin käyttölaitteet
Kaikki parametrit on testattu normaalissa ympäristön lämpötilassa (23 °C) nimelliskäyttöjännitteellä 3,6 V DC, ellei toisin mainita.
| Parametrikohde | Vakioarvo ja huomautukset |
| Nimelliskäyttöjännite | 3,6 V DC |
| Sallittu käyttöjännitealue | 2,5 V – 5 V DCNHuomautus: Korkeampi tulojännite tällä alueella tuottaa suuremman vääntömomentin, mutta lyhentää yksikön käyttöikää. |
| Kuormittamaton käyttövirta (nimellisjännitteellä) | ≤ 35 mA |
| Lukittu roottori (pysähdys) Virta (nimellisjännitteellä) | Noin 470 mA (300-sarjan moottorille) |
| Nimellislähtömomentti (nimellisjännitteellä) | ≥ 1,5 N·m |
| Venttiilin 90° (neljänneskierros) käyttöaika (nimellisjännitteellä) | ≤ 8 s |
| Vakiovaihteen vähennyssuhde | 2000:1 |
| Ingress Protection (IP) -luokitus | IP66 |
| Johdon numero | Langan väri | Ydinfunktion määritelmä |
| 1 | Sininen | Venttiilin sulkemisasennon kytkimen signaali |
| 2 | Valkoinen | Yhteinen liitin (COM) paikoillaan oleville signaaleille |
| 3 | Keltainen | Venttiili auki -asennossa kytkimen signaali |
| 4 | Musta | DC tehon negatiivinen napa (-) |
| 5 | Punainen | DC-virran positiivinen napa (+) |
Huomautus: Johdinsarja, värikoodaus, langan pituus ja langan mitta voidaan räätälöidä täysin asiakkaan erityisvaatimusten mukaan.
K: Minkä kokoisten putkien ja venttiilien kanssa KY-30 on yhteensopiva?
V: Optimoitu 2000:1 välityssuhteella ja ≥1,5 N·m:n vääntömomentilla, KY-30 sopii täydellisesti kotitalouksien älykkäiden vesimittareiden DN15 ja DN20 kanssa sekä muihin pienikaliiperisiin moottoroituihin nesteensäätöventtiileihin.
K: Minkä todellisen suojan IP66-luokitus tarjoaa?
V: IP66-luokitus tarkoittaa, että laite on täysin pölytiivis ja kestää korkeapaineisia vesisuihkuja mistä tahansa suunnasta. Se on suunniteltu pitkäaikaiseen vakaaseen toimintaan älykkäiden vesimittareiden kosteassa, vedelle alttiissa työympäristössä, mikä estää tehokkaasti pölyn ja veden pääsyn vaurioittamasta sisäisiä osia.
K: Voiko lankajärjestystä ja lankamäärityksiä mukauttaa?
V: Kyllä. Tuemme johtojärjestyksen, värikoodauksen, langan pituuden, johdinmitan ja liitintyypin täyttä räätälöintiä vastaamaan täysin erityisiä kokoonpano-, asennus- ja ohjausjärjestelmävaatimuksiasi.
1.
K: Mitä virtalähdettä suositellaan KY-30:lle?
V: Nimelliskäyttöjännite on 3,6 V DC ja sallittu toiminta-alue 2,5 V - 5 V DC. Suosittelemme vakaata 3,6 V litiumakkuvirtalähdettä, joka tasapainottaa tehon, alhaisen virrankulutuksen ja pitkän käyttöiän.
K: Onko tämä moottori yhteensopiva yleisten älykkäiden vesimittarien ohjausjärjestelmien kanssa?
V: Kyllä. Vedenpitävä DC-mittarin vaihdemoottori käyttää yleistä mikrotehorakennetta ja standardinmukaista signaalilähtöä, joka on erittäin yhteensopiva useimpien älykkäiden vesimittareiden ohjauslevyjen ja etämittarien lukujärjestelmien (AMR) kanssa.
