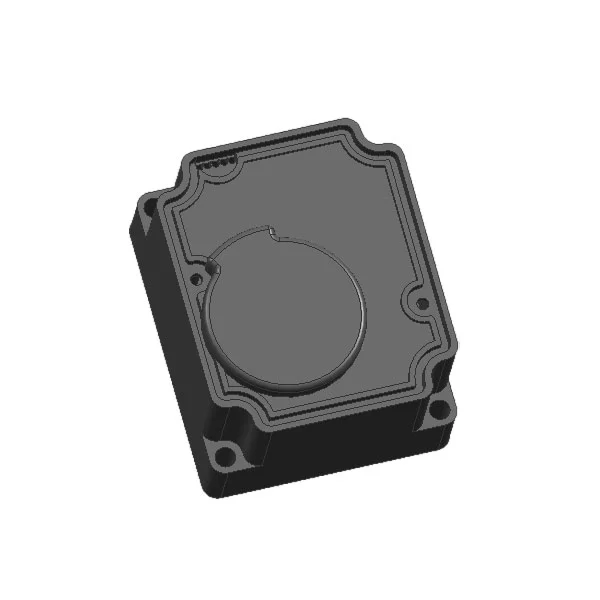

Hiljainen vesimittarin vaihdemoottori

Pääsovellukset

Tämä hiljainen vesimittarin vaihdemoottori on suunniteltu älykkäisiin vedenmittausjärjestelmiin, ja sen ydinsovellusskenaariot sisältävät:

• Langattomat kodin älykkäät vesimittarit

• Prepaid venttiiliohjatut älykkäät vesimittarit

• Etäautomaattiset mittarinluennot (AMR).

• Moottoriventtiilit DN15–DN50 vedenmittausputkistoon

Tekniset tiedot

Ellei toisin mainita, kaikki vesimittareissa käytetyn matalaäänisen vesimittarin vaihdemoottorin parametrit testataan normaalissa ympäristön lämpötilassa (23°C) ja nimelliskäyttöjännitteessä.

1. Nimelliskäyttöjännite: 3,6 V DC

2. Sallittu käyttöjännitealue: 2,5 V – 5 V DCNHuomautus: Sallitulla alueella korkeampi tulojännite tuottaa suuremman vääntömomentin, mutta lyhentää toimilaitteen käyttöikää.

3. Kuormittamaton käyttövirta nimellisjännitteellä: ≤ 25 mA

4. Lukitun roottorin (jumi)virta nimellisjännitteellä: ≤ 450 mA (300-sarjan moottorille)

5. Nimellislähtömomentti:

o ≥ 1,8 N·m (sovitettu 2400:1-välityssuhteen kanssa)

o ≥ 2,7 N·m (sovitettu 3700:1-välityssuhteen kanssa)

6. Venttiilin 90° (neljänneskierros) käyttöaika:

o ≤ 10 s (sovitettu 2400:1-välityssuhteen kanssa)

o ≤ 16 s (sovitettu 3700:1 välityssuhteeseen)

7. Vakiovaihteistovaihtoehdot: 2400:1, 3700:1

8. Wire Sequence Definition (WSD)

Ingress Protection (IP) -luokitus: IP67Huomautus: IP67 pölytiivis ja vesisuojattu suorituskyky saavutetaan vain, kun toimilaite on koottu oikein ja kiinnitetty tiukasti vastaavaan tiiviiseen vesimittarin koteloon.

Usein kysytyt kysymykset (FAQ)

K: Minkä kokoisten putkien kanssa KY-59-toimilaite on yhteensopiva?

V: Hiljainen vesimittarin vaihdemoottori on suunniteltu DN15–DN50-vesimittariventtiileille, ja siinä on kaksi välityssuhdevaihtoehtoa, jotka sopivat erilaisiin vääntömomenttivaatimuksiin eri putkien halkaisijoiden ja käyttöolosuhteiden mukaan.

K: Voiko lankajärjestystä ja lankamäärityksiä mukauttaa?

V: Kyllä. Tuemme johtojärjestyksen, värikoodauksen, langan pituuden ja langanmitan täyttä räätälöintiä vastaamaan erityisiä kokoonpano-, asennus- ja ohjausjärjestelmävaatimuksiasi.

K: Tukeeko IP67-luokitus pitkäaikaista vedenalaista käyttöä?

V: Standardi IP67-luokitus varmistaa, että laite on pölytiivis ja kestää tilapäistä upottamista jopa 1 metrin syvyyteen 30 minuutiksi. Pitkäaikaista vedenalaista käyttöä varten vesimittarin toimintaskenaarioissa se on asennettava oikein yhteensopivaan tiiviiseen vesimittarin koteloon, jotta suojausteho säilyy vakaana.

K: Mitä virtalähdettä suositellaan KY-59:lle?

V: Nimelliskäyttöjännite on 3,6 V DC ja sallittu toiminta-alue 2,5 V - 5 V DC. Suosittelemme käyttämään vakaata 3,6 V litiumakkuvirtalähdettä vääntömomentin, alhaisen virrankulutuksen ja pitkän käyttöiän tasapainottamiseksi.

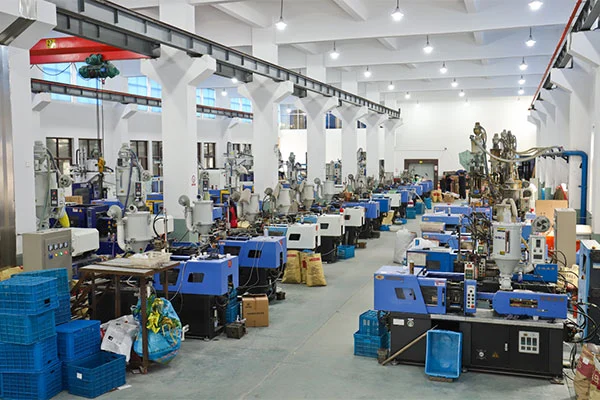

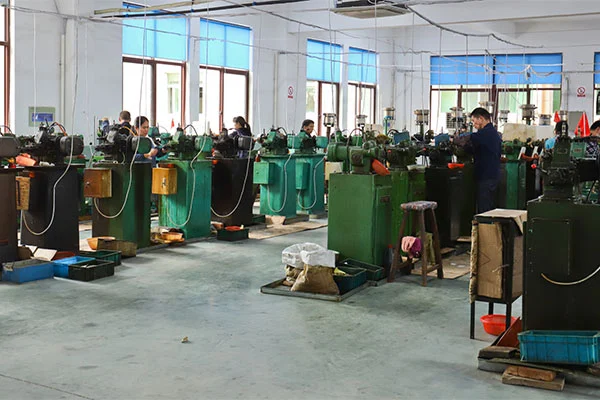

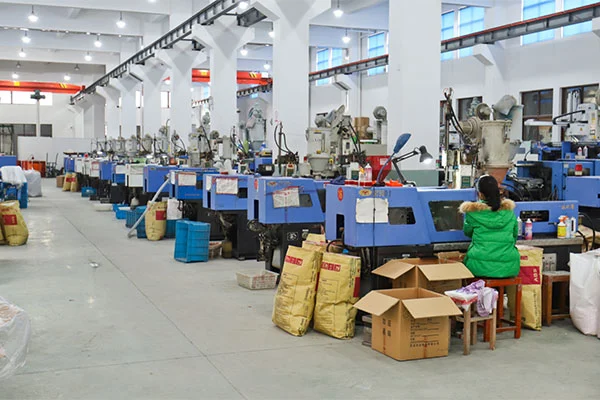

Yrityksemme
