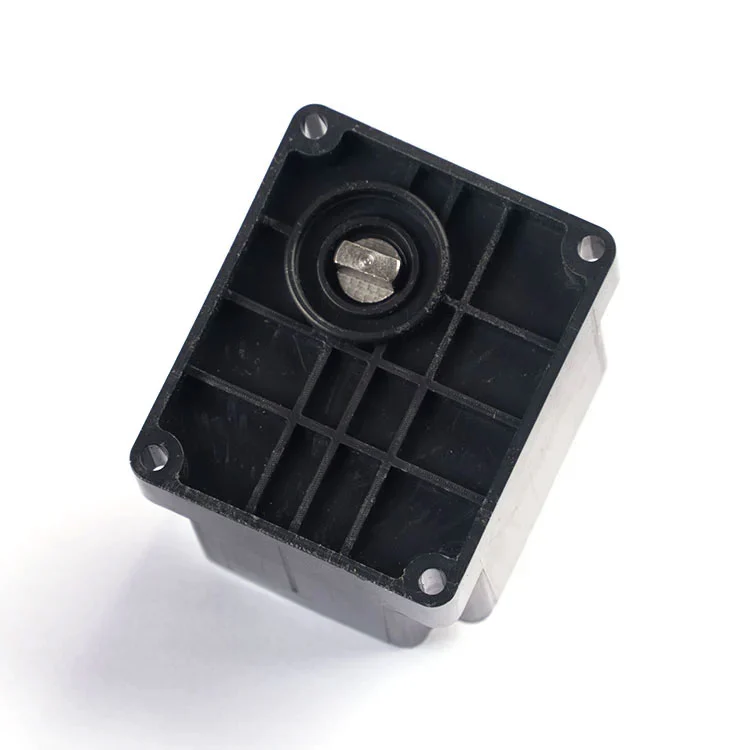

3,6 V vesimittarin langaton toimilaite DN15–DN25 älykkäille vesimittareille.
Langaton 2,0 mm 5-nastainen plug and play -liitäntä, ei kaapelihitsausta. 3,6 V DC · 2,5–5 V käyttöjännite · kaksoisvähennys: 2400:1 DN15–DN20:lle, 3700:1 DN25:lle · ≥1,8–2,7 N·m vääntömomentti · ≤25 mA käyttövirta · 450 mA lukitun roottorin virta · 450 mA lukittu roottorivirta · 6 · 6 s.
Suunniteltu automatisoituun mittarin kokoonpanoon ja akkukäyttöisille älymittarialustoille. Pin-toiminnot ja järjestys voidaan mukauttaa.
OEM-pintojen määrittely, liitin ja tuotemerkin mukauttaminen. MOQ ja toimitusaika vahvistettiin tarjouksessa.Lähetä mittarialustasi tekniset tiedot vastaavaa tarjousta varten.
Jos hankit toimilaitteita älykkään vesimittarin tuotantolinjaan, hyväksyntäkysymykset ovat ennakoitavissa: vaatiiko liitäntä kaapelin hitsauksen, kestääkö vääntömomentti ikääntyneessä venttiilissä ja vastaako nastan määritelmä mittarikorttiasi ilman uudelleenkäsittelyä? Tämä langaton toimilaite on rakennettu näiden kolmen rajoitteen ympärille.
Kaiye on valmistanut vesimittarin toimilaitteita älykkään mittauksen varhaisesta käyttöönotosta lähtien, ja vuotuinen toimilaitekapasiteetti on10 miljoonaa sarjaaja yli 30 vuoden kokemus laitteistojen ja ohjausventtiilien tuotannosta. Tämä langaton toimilaite on osa tuota volyymin testattua alustaa – suunniteltu OEM-integraatioon, eräyhtenäisyyteen ja ennakoitaviin läpimenoaikoihin.
Alta löydät liitäntävertailun, toimintaparametrit, nastan määritelmän, hankintarajat ja tekniset kysymykset, joita suunnittelutiimi kysyy ennen näytteen hyväksymistä.
Kohdista 2,0 mm:n 5-napainen pistoke mittarilevyn liitäntään ja aseta toimilaite venttiilin karaan.
Tarkista, että pistoke on kunnolla paikallaan ja nastakosketin on vakaa. Kaapelin hitsausta ei tarvita.
Kytke virta päälle ja tarkista avaus/kiinni-vaste, virranotto ja venttiilin liike ennen erän vapauttamista.
Alla oleva taulukko kuvastaa langattoman toimilaitteen vakiokonfiguraatiota. Jos mittarialustasi toimii eri jännitteellä, vääntömomenttikäyrällä tai nastamäärityksellä, näitä parametreja voidaan mukauttaa OEM-tarkistuksen aikana.
| Parametri | Vakioarvo | Hankintahuomautus |
|---|---|---|
| Nimellisjännite | 3,6 V DC | Varmista yhteensopivuus mittarin akun kanssa |
| Käyttöjännitealue | 2,5–5 V DC | Suurempi jännite alueella tuottaa suuremman vääntömomentin, mutta lyhentää käyttöikää |
| Käyttövirta | ≤25 mA | Budjetti huippuvirtaan venttiilin liikkeen aikana, ei vain valmiustilassa |
| Lukitun roottorin virta | Noin 450 mA (300-sarjan moottori) | Hyödyllinen ohjain- ja suojapiirien mitoituksessa |
| Vähennyssuhde | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Vastaa vähennyssuhdetta venttiilin kokoon; älä käytä 2400:1 DN25:ssä |
| Lähtömomentti | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Tarkista venttiilin istukan vääntömomentti ja putken koko |
| Avaus/sulkemisaika | ≤10 s (2400:1) ≤16 s (3700:1) |
Avautuu-kiinni tai lähes auki nimellisjännitteellä |
| Vesitiivis luokitus | IP67 | Pölytiivis ja suojattu tilapäiseltä upotukselta |

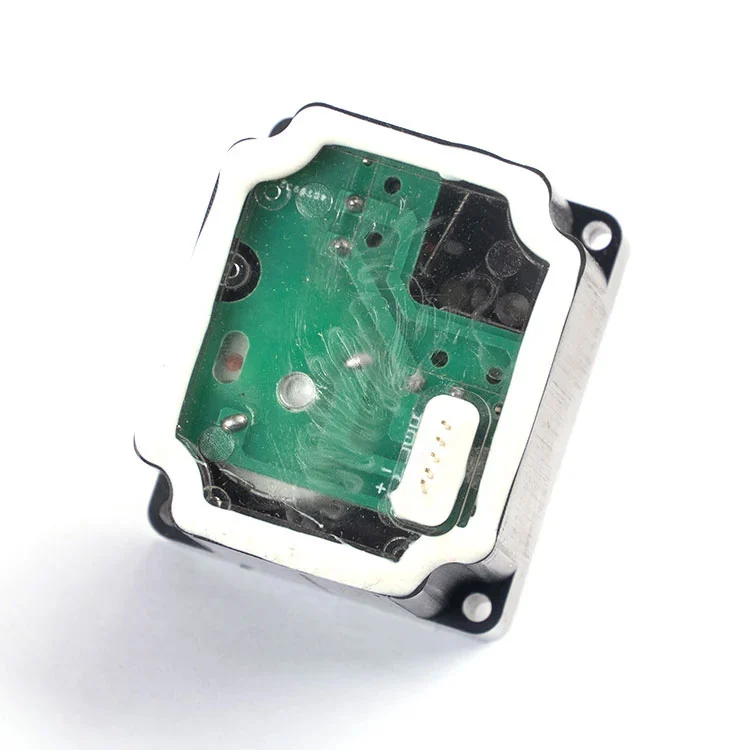

| Yhteys | 2,0 mm 5-nastainen plug-and-play, ei kaapelihitsausta | Pin-toiminnot ja järjestys voidaan mukauttaa |
Jos mittarikorttisi käyttää eri nastamäärittelyä tai odottaa erilaista liitintä, Kaiyen suunnittelutiimi voi tarkistaa käyttöliittymän ja ehdottaa sopivaa kokoonpanoa sen sijaan, että pakottaisit vakiopistokkeen yhteensopimattomaan korttiin.
Toimilaite käyttää tavallista 2,0 mm:n 5-nastaista liitäntää. Pin-toiminnot ja järjestys voidaan mukauttaa projektisi vaatimusten mukaan.
| Pin numero (2,0 mm) | Pin-funktion määritelmä |
|---|---|
| I | Venttiili auki ohjaussignaali |
| II | Common Terminal (COM) |
| III | Venttiilin sulkemisen ohjaussignaali |
| IV | DC Power Plus (+) |
| V | DC tehon negatiivinen (-) |
Virtanastat.Nastat IV ja V syöttävät moottorikäyttöä. Käyttöpiiri tulee mitoittaa 450 mA:n lukitun roottorin virralle, vaikka normaali käyttövirta olisi ≤25 mA, koska venttiilin istukka voi vaatia hetkellisesti suurempaa virtaa. Mittarikortin käänteisen napaisuuden suojaus on suositeltavaa, jos toimilaite on kentällä vaihdettavissa.
Ohjausnastat.Nastat I, II ja III kuljettavat auki/kiinni-ohjausta ja COM-liitäntää. Tätä piiriä tulee käsitellä ohjaustulona, ei sähkölinjana, ja sen tulisi pysyä riippumattomana tietoliikennemoduulista, jotta tiedonsiirtovika ei estä venttiilin ohjausta.

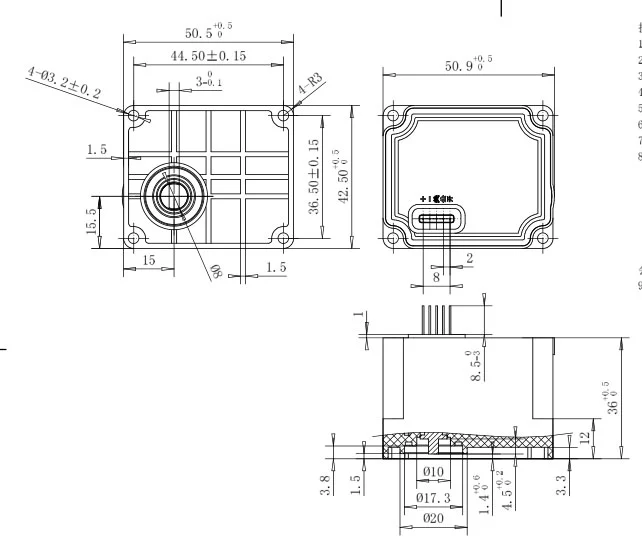

Ennen tilavuuden vapauttamista ostajien tulee vahvistaa tappien järjestys, pistokkeen suunta ja toimilaitteen asento mittarin kotelon sisällä. Kaiye voi toimittaa näytteen mekaanista ja sähköistä sopivuutta varten ennen tuotantotilauksen tekemistä.
Toimilaite on sijoitettu älymittarialustoille, joissa plug and play -kokoonpano, alhainen virrankulutus ja vakaa nastaliitäntä ovat tärkeämpiä kuin nopea käyttö. Tyypillisiä volyymisovelluksia ovat:
Koska toimilaite on osa Kaiyen laajempaa vesimittarikomponenttialustaa, ostajat, jotka hankkivat useita komponentteja, voivat vahvistaa pätevyyttä ja logistiikkaa. Jos projektisi vaatii myös langatonta tiedonsiirtoa mittaritasolla, toimilaite on suunniteltu toimimaan Kaiyen rinnallalangaton vesimittarialusta. Voit myös tarkistaa kokovesimittarin toimilaitteiden valikoimavastaaville malleille.
B2B-ostajille "valmistajan" tulisi tarkoittaa prosessinhallintaa, ei vain kauppayhtiötä, jolla on luettelo. Kaiye käyttää ISO 9001 -laatujärjestelmää, tuottaa automatisoitua toimilaitekokoonpanoja ja on valmistanut vesimittarin toimilaitteita yli kahden vuosikymmenen ajan. Tämä langaton toimilaite hyötyy tuotantopohjasta kolmella konkreettisella tavalla:
Erän johdonmukaisuus.Langaton nastaliitäntä poistaa manuaalisen kaapelihitsauksen, joka on yksi suurimmista yksiköiden välisen vaihtelun lähteistä toimilaitteen kokoonpanossa. Automaattinen kokoonpano ja kontrolloidut tapin mitat vähentävät kosketusvastuksen ja vasteajan vaihtelua.
Saapuva tarkastus ja lopputesti.Vakiotuotanto sisältää virrankulutuksen, vasteajan ja venttiilin liikkeen toiminnalliset tarkastukset. Ostajat voivat pyytää tarkastusprotokollaa ja näytteenottosuunnitelmaa ennen tilauksen tekemistä.
Jäljitettävyys.Mallikoodi, tuotantoerä ja testitietueet säilytetään, jotta jos kenttäongelma ilmenee, kyseinen populaatio voidaan eristää sen sijaan, että jokaista projektin toimilaitetta käsitettäisiin epäiltyinä. Lisätietoja Kaiyen tuotantopohjasta ja laatujärjestelmästä on osoitteessayrityksen profiili ja valmistuksen yleiskuvaus.
Langaton toimilaite on saatavana vakiona, mutta vakio ei tarkoita kiinteää. OEM- ja projektiostajille seuraavat kohteet räätälöidään yleensä teknisen tarkastelun jälkeen:
Pin määritelmä ja järjestys.Pin-toiminnot ja nastajärjestys voidaan kohdistaa mittarikorttiisi.
Liitin ja kotelo.Pistokkeen tyyppi, suunta ja toimilaitteen kotelo voidaan määrittää vastaamaan mittarin koteloa ja kokoonpanoa.
Vähennyssuhde.Jos venttiilin koko on DN15–DN25 ulkopuolella tai istukan vääntömomentti on epätavallinen, vaihtoehtoinen välityssuhde tai moottorin taso voi olla sopivampi kuin vakiokonfiguraatio 2400:1 tai 3700:1.
Brändäys ja pakkaus.Volyymitilauksille on saatavilla Private Label -merkintä, neutraali pakkaus ja projektikohtaiset etiketit.
Tyypillinen MOQ ja toimitusaika vahvistetaan tarjouksessa. Vakiotoimitus on yleensä 15–30 päivää tilauksen ja näytteen vahvistuksen jälkeen tilausmäärästä ja komponenttien saatavuudesta riippuen.
Mitä "ei johtoa" tarkoittaa tässä toimilaitteessa?
Se viittaa langattomaan nastaliitäntään: toimilaite liitetään suoraan mittarin alustaan ja elektroniikkamoduuliin 2,0 mm:n 5-nastaisen liitännän kautta ilman kaapelin hitsausta. Tämä yksinkertaistaa kokoonpanoa ja tukee automatisoituja tuotantolinjoja.
Mihin vesimittarin kaliipereihin johdoton toimilaite sopii?
Se on suunniteltu älykkäille vesimittareille DN15–DN25. Käytä 2400:1 pienennystä DN15- ja DN20-mittareille ja 3700:1-vähennystä DN25-mittareille.
Mikä on pinn määritelmä?
Vakio 2,0 mm:n 5-nastainen määritelmä on: I venttiili auki ohjaussignaali, II yhteinen liitin (COM), III venttiilin kiinni ohjaussignaali, IV DC teho positiivinen (+), V DC teho negatiivinen (-). Pin-toiminnot ja järjestys voidaan mukauttaa.
Voidaanko nastan määritelmää, kaapelia tai tuotemerkkiä mukauttaa?
Kyllä. Pintojen toiminnot, nastajärjestys, liitintyyppi ja private label -merkintä voidaan määrittää volyymitilauksille teknisen tarkastelun jälkeen.
Mikä on tavallisten tilausten toimitusaika?
Toimitusaika on yleensä 15–30 päivää, ja se voi olla lyhyempi tai pidempi mallijakson ja tilausmäärän mukaan.
