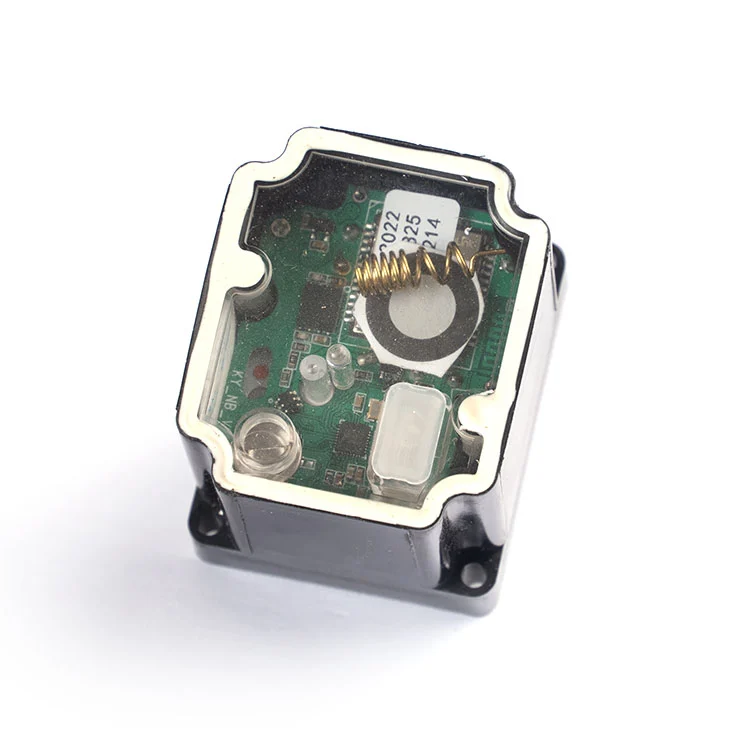

Jos hankit modulaarisia toimilaitteita älykkään vesimittarin alustalle, hyväksyntäkysymykset ovat ennakoitavissa: vastaako alennussuhde venttiilin kokoa, kestääkö vääntömomentti vanhentuneessa venttiilissä ja sopivatko liittimen ja johdon määritys mittarikorttiisi ilman uudelleenkäsittelyä? Tämä 3,6 V:n modulaarinen toimilaite on rakennettu näiden kolmen rajoitteen ympärille.
Kaiye on valmistanut vesimittarin toimilaitteita älykkään mittauksen varhaisesta käyttöönotosta lähtien, ja vuotuinen toimilaitekapasiteetti on10 miljoonaa sarjaaja yli 30 vuoden kokemus laitteistojen ja ohjausventtiilien tuotannosta. Tämä modulaarinen toimilaite on osa tuota volyymin testattua alustaa – suunniteltu OEM-integraatioon, eräyhtenäisyyteen ja ennakoitaviin läpimenoaikoihin.
Alta löydät kaksoissuhteen valinnan, toimintaparametrit, johdotuksen ja liittimen logiikan, hankintarajat ja tekniset kysymykset, joita suunnittelutiimi kysyy ennen näytteen hyväksymistä.
2400:1 · DN15–DN20
Tavallinen asuinalue
Vähennyssuhde
2400:1
Lähtövääntömomentti
≥1,8 N·m
Auki/sulkemisaika
≤10 s
Nimellisjännite
3,6 V DC
Käyttövirta
≤25 mA
3700:1 · DN25
Suurempi reikä / suurempi vääntömomentti
Vähennyssuhde
3700:1
Lähtövääntömomentti
≥2,7 N·m
Auki/sulkemisaika
≤16 s
Nimellisjännite
3,6 V DC
Käyttövirta
≤25 mA
Mitä modulaarinen toimilaite todella ratkaisee ostajille
Useimmat modulaarisen toimilaitteen integrointiongelmat eivät johdu moottorista. Ne johtuvat väärän alennussuhteen valinnasta venttiilin koolle, virrankulutuksesta, joka tyhjentää akun odotettua nopeammin tai liittimien ja johtojen määrittelyistä, jotka eivät vastaa mittarin korttia. Tämä toimilaite osoittaa suoraan nämä kolme vikakohtaa.
Kaksoissuhde sovitettu venttiilin kokoon.2400:1 DN15–DN20:lle ja 3700:1 DN25:lle. 3700:1-versio tuottaa ≥2,7 N·m DN25-venttiilien suuremman istukan vääntömomentin käsittelemiseksi, kun taas 2400:1-versio pitää vasteajan ≤10 sekunnissa pienempiä reikiä varten.
Alhainen virrankulutus paristokäyttöisille mittareille.Käyttövirta on ≤25 mA 3,6 V:n nimellisjännitteellä, lukitun roottorin virralla 450 mA. Alhaisen käyttövirran ansiosta toimilaite voi toimia akusta ilman liiallista tyhjennystä, kun taas lukitun roottorin kuva kertoo ohjainpiirillesi, mitä odottaa venttiilin asettumisen aikana.
PH-tyypin 4P-liitin, 6 johtoa.4 signaalilinjaa plus 2 virtajohtoa. Liitin on tarkoitettu modulaarisille mittarialustoille, joissa toimilaite kytketään korttiin sen sijaan, että se olisi kiinteästi kytketty.
IP67 kosteus- ja ulkomittareiden kaivoille.Kotelon IP67-luokitus soveltuu tilapäiseen upotukseen ja pölyn sisäänpääsyyn, ja se soveltuu ulkomittarin koteloihin, maanalaisiin kaivoihin ja kosteisiin käyttökaappeihin.
Tekniset tiedot ostajien tulee tarkistaa ennen tilaamista
Alla oleva taulukko kuvaa modulaarisen toimilaitteen vakiokokoonpanoa. Jos mittarialustasi toimii eri jännitteellä, vääntömomenttikäyrällä tai liitinkäytännöllä, näitä parametreja voidaan mukauttaa OEM-tarkistuksen aikana.
Parametri
Vakioarvo
Hankintahuomautus
Nimellisjännite
3,6 V DC
Varmista yhteensopivuus mittarin akun kanssa
Käyttöjännitealue
2,5–5 V DC
Suurempi jännite alueella tuottaa suuremman vääntömomentin, mutta lyhentää käyttöikää
Käyttövirta
≤25 mA
Budjetti huippuvirtaan venttiilin liikkeen aikana, ei vain valmiustilassa
Lukitun roottorin virta
450 mA
Hyödyllinen ohjain- ja suojapiirien mitoituksessa
Vähennyssuhde
2400:1 (DN15–DN20) 3700:1 (DN25)
Vastaa vähennyssuhdetta venttiilin kokoon; älä käytä 2400:1 DN25:ssä
Lähtömomentti
≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1)
Tarkista venttiilin istukan vääntömomentti ja putken koko
Avaus/sulkemisaika
≤10 s (2400:1) ≤16 s (3700:1)
Avautuu-kiinni tai lähes auki nimellisjännitteellä
Vesitiivis luokitus
IP67
Soveltuu kosteisiin, roiskeille alttiisiin ja ulkoisiin mittarikoteloihin
Liitin
PH-tyyppi, 4P 6 johdolla
4 signaalilinjaa + 2 virtajohtoa; vahvista johdon määrittely tietolomakkeesta
Jos mittarikorttisi käyttää eri liitintä tai odottaa erilaista johtomääritystä, Kaiyen suunnittelutiimi voi tarkistaa johtosarjan ja ehdottaa sopivaa kokoonpanoa sen sijaan, että pakottaisit vakiopistokkeen yhteensopimattomaan piirilevyyn.
Johdot ja liitin: mitä insinöörit kysyvät ensin
Modulaarisissa mittaritasoissa toimilaite on vain niin hyvä kuin se sopii mittaritauluun, venttiilivarteen ja koteloon. Tämä toimilaite käyttää PH-tyyppistä 4P-liitintä, jossa on 6 johdinta: 4 signaalilinjaa ja 2 virtajohtoa. Pistoke on tarkoitettu asettumaan suoraan mittaritauluun sen sijaan, että se olisi kiinteästi kytketty.
Virtajohdot.Tehopari syöttää moottorikäyttöä. Käyttöpiiri tulee mitoittaa 450 mA:n lukitun roottorin virralle, vaikka normaali käyttövirta olisi ≤25 mA, koska venttiilin istukka voi vaatia hetkellisesti suurempaa virtaa. Mittarikortin käänteisen napaisuuden suojaus on suositeltavaa, jos toimilaite on kentällä vaihdettavissa.
Signaalin johdotus.4 signaalilinjaa kuljettavat auki/kiinni-ohjausta ja asennon palautetta. Tätä piiriä tulee käsitellä ohjaustulona, ei sähkölinjana, ja sen tulisi pysyä riippumattomana tietoliikennemoduulista, jotta tiedonsiirtovika ei estä venttiilin ohjausta.
Johdon määritelmä.Nykyisessä tuotedokumentaatiossa on kuusi johtoa, mutta värimäärittelyt on vahvistettava todellisessa tietolomakkeessa ennen tuotantoa. Ostajien tulee pyytää lopullinen kytkentäkaavio ja liitin ennen näytteen hyväksymistä.
Asennusliitäntä.Toimilaite on suunniteltu venttiilivarren ja asennuskuvion ympärille, jota käytetään DN15–DN25-älymittarin venttiilirungoissa. Ennen tilavuuden vapauttamista ostajien tulee varmistaa varren neliö, asennusreikien etäisyys ja toimilaitteen suunta mittarin kotelon sisällä. Kaiye voi toimittaa näytteen mekaanista sopivuutta varten ennen tuotantotilauksen tekemistä.
Jos hankit myös mittarin kotelon tai koko venttiilikokoonpanon, toimilaite voidaan tarkastella yhdessävesimittarin kuorija venttiilin runko rajapinnan epäsopivuuden vähentämiseksi kokoonpanossa.
Missä modulaarista toimilaitetta käytetään: Sovellus sopii volyymiprojekteihin
Toimilaite on sijoitettu modulaarisille älymittarialustoille, joissa paristokäyttö, alhainen virrankulutus ja pistokeliitin ovat tärkeämpiä kuin nopea käyttö. Tyypillisiä volyymisovelluksia ovat:
Älykkäät asuinvesimittarit (DN15–DN20).Etäavaus/sulkeminen laskutuksen valvontaa, rästien hallintaa ja vuotojen hallintaa varten kerrostaloissa ja kunnallisteknisten asuntojen tileissä. Käytä 2400:1-versiota.
Suurempireikäiset asuin- ja kevyet kaupalliset mittarit (DN25).Kun venttiilin istukan vääntömomentti on suurempi ja 3700:1-versiota tarvitaan luotettavan sulkemisen ylläpitämiseksi.
Sähköistämättömät mittarikuopat.Maanalaiset ja ulkoiset mittariasennukset, joissa 220 V verkkovirta tai erilliset virtajohdot ovat epäkäytännöllisiä ja toimilaite toimii mittarin akusta.
OEM-mittarialustat.Toimilaite toimitetaan vesimittarin valmistajille, jotka integroivat modulaarisen toimilaitteen omaan mittarituotteeseen ennen toimitusta laitokselle.
Koska toimilaite on osa Kaiyen laajempaa vesimittarikomponenttialustaa, ostajat, jotka hankkivat useita komponentteja, voivat vahvistaa pätevyyttä ja logistiikkaa. Jos projektisi vaatii myös langatonta tiedonsiirtoa mittaritasolla, toimilaite on suunniteltu toimimaan Kaiyen rinnallalangaton vesimittarialusta. Voit myös tarkistaa kokovesimittarin toimilaitteiden valikoimavastaaville malleille.
Laatu, johdonmukaisuus ja mitä "valmistaja" tässä todellisuudessa tarkoittaa
B2B-ostajille "valmistajan" tulisi tarkoittaa prosessinhallintaa, ei vain kauppayhtiötä, jolla on luettelo. Kaiye käyttää ISO 9001 -laatujärjestelmää, tuottaa automatisoitua toimilaitekokoonpanoja ja on valmistanut vesimittarin toimilaitteita yli kahden vuosikymmenen ajan. Tämä modulaarinen toimilaite hyötyy tuotantopohjasta kolmella konkreettisella tavalla:
Erän johdonmukaisuus.Vaihteet koneistetaan valvottuihin mittoihin. Automaattinen kokoonpano vähentää yksiköiden välistä vaihtelua vaihteistoverkossa, vääntömomentissa ja vasteajassa – kriittistä, kun asennat tuhansia toimilaitteita apuprojektiin.
Saapuva tarkastus ja lopputesti.Vakiotuotanto sisältää virrankulutuksen, vasteajan ja venttiilin liikkeen toiminnalliset tarkastukset. Ostajat voivat pyytää tarkastusprotokollaa ja näytteenottosuunnitelmaa ennen tilauksen tekemistä.
Jäljitettävyys.Mallikoodi, tuotantoerä ja testitietueet säilytetään, jotta jos kenttäongelma ilmenee, kyseinen populaatio voidaan eristää sen sijaan, että jokaista projektin toimilaitetta käsitettäisiin epäiltyinä. Lisätietoja Kaiyen tuotantopohjasta ja laatujärjestelmästä on osoitteessayrityksen profiili ja valmistuksen yleiskuvaus.
OEM-räätälöinti ja hankintaehdot
Modulaarinen toimilaite on saatavana vakiona, mutta vakio ei tarkoita kiinteää. OEM- ja projektiostajille seuraavat kohteet räätälöidään yleensä teknisen tarkastelun jälkeen:
Kaapeli ja liitin.Kaapelin pituus, johdinmitta, värikoodi ja liitintyyppi voidaan määrittää vastaamaan mittarin koteloa ja kokoonpanoa.
Johdon määrittely ja ohjauslogiikka.Avaa/sulje signaalin kartoitus ja virran napaisuus voidaan kohdistaa mittarikorttiisi.
Vähennyssuhde.Jos venttiilin koko on DN15–DN25 ulkopuolella tai istukan vääntömomentti on epätavallinen, vaihtoehtoinen välityssuhde tai moottorin taso voi olla sopivampi kuin vakiokonfiguraatio 2400:1 tai 3700:1.
Brändäys ja pakkaus.Volyymitilauksille on saatavilla Private Label -merkintä, neutraali pakkaus ja projektikohtaiset etiketit.
Tyypillinen MOQ ja toimitusaika vahvistetaan tarjouksessa. Vakiotoimitus on yleensä 15–30 päivää tilauksen ja näytteen vahvistuksen jälkeen tilausmäärästä ja komponenttien saatavuudesta riippuen.
Hankintoja koskevat usein kysytyt kysymykset
Mihin älykkään vesimittarin spesifikaatioihin modulaarinen toimilaite sopii? Toimilaite on suunniteltu älykkäille DN15-DN25 vesimittareille. Käytä 2400:1-vähennystä DN15- ja DN20-mittareille ja 3700:1-vähennystä DN25-mittareille, mikä vastaa kunkin kaliiperin venttiilin ohjausvaatimuksia.
Mitä hyötyä on alhaisesta käyttövirrasta (≤25 mA)? Matala käyttövirta vähentää akkukäyttöisten mittareiden virrankulutusta, pidentää paristojen vaihtojaksoja ja vähentää lämpöä ja melua käytön aikana.
Mikä on liittimen ja johdotuksen kokoonpano? Toimilaitteessa on PH-tyyppinen 4P-liitin, jossa on 6 johdinta: 4 signaalilinjaa plus 2 virtajohtoa. Vahvista tarkka langan värimääritelmä todelliseen tuotetietolomakkeeseen ennen tilaamista.
Voidaanko kaapelia, liitintä tai tuotemerkkiä mukauttaa? Kyllä. Kaapelin pituus, johdinmitta, värikoodi, liitintyyppi ja omat etikettimerkinnät voidaan määrittää volyymitilauksille.
Mikä on tavallisten tilausten toimitusaika? Toimitusaika on yleensä 15–30 päivää, ja se voi olla lyhyempi tai pidempi mallijakson ja tilausmäärän mukaan.
