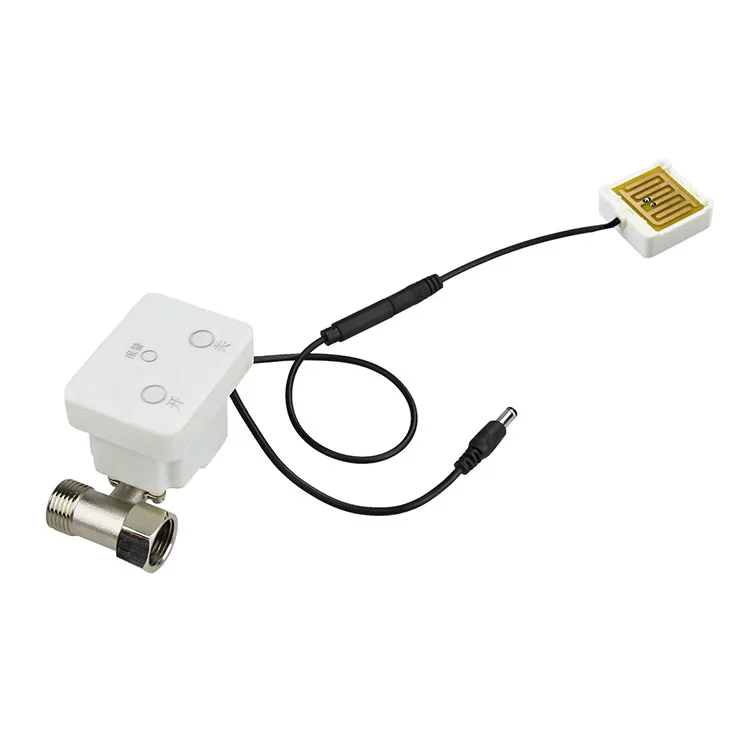

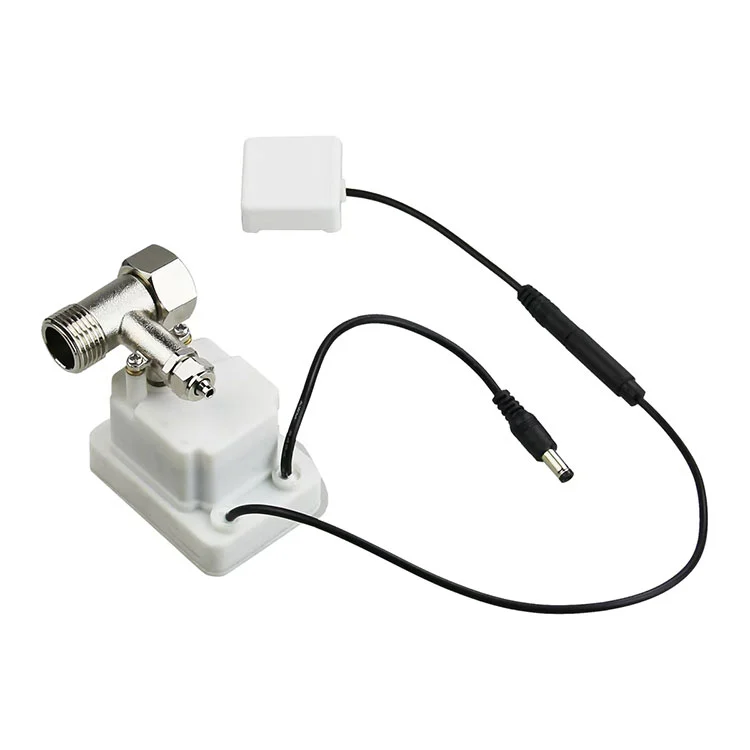

Vesimittarin venttiilin toimilaitteen kuori

1. Rakenteellinen kiinnitys

Vesimittarin venttiilin toimilaitteen kuori integroi toimilaitteen koteloimalla vaihdemoottoreita, venttiilisydämiä, voimansiirtovaihteita ja muita komponentteja.

2. Suojaus ja tiivistys

Vesimittarin venttiilin toimilaitteen kuori on vesitiivis, pölytiivis ja tiivis, mukautuu kosteaan ympäristöön ja vesijohtoveteen, mikä varmistaa sisäisten piirien ja moottoreiden vakaan toiminnan.

3. Toiminnallinen tuki

Vaihteistomoottorien kanssa toimiva vesimittarin venttiilin toimilaitteen kuori toteuttaa kauko-ohjauksen, kuten venttiilin avaamisen, sulkemisen ja virtauksen rajoittamisen, toimien älykkäiden vesimittareiden venttiilinohjaustoiminnon keskeisenä rakenneosana.

Tuoteparametri (erittely)

2,0 mm:n nastan määritelmä

Täysin avoimet ja täysin suljetut positiot voidaan räätälöidä asiakkaan tarpeiden mukaan.

I: Asento Kytkimen signaali, avoin venttiili

II. COM

III: Asentokytkinsignaali, sulje venttiili

IV: positiivinen

V: negatiivinen

Langan määritelmä

1. Virtakaapeli

2. Vesivuotohälytyskaapeli

Toiminnon määritelmä

1. Avaa venttiili koskettamalla ylempää pyöreää aluetta (merkitty "ON").

2. Sulje venttiili koskettamalla ylempää pyöreää aluetta (merkitty "OFF").

3. Kun vesi joutuu kosketuksiin vesivuotohälyttimen kanssa, venttiili sulkeutuu ja hälytysvalo muuttuu punaiseksi.

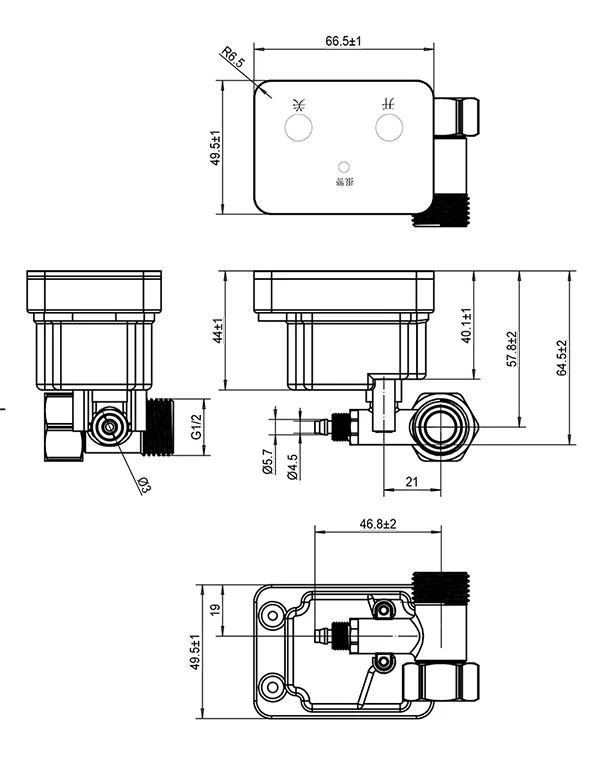

Piirustus
