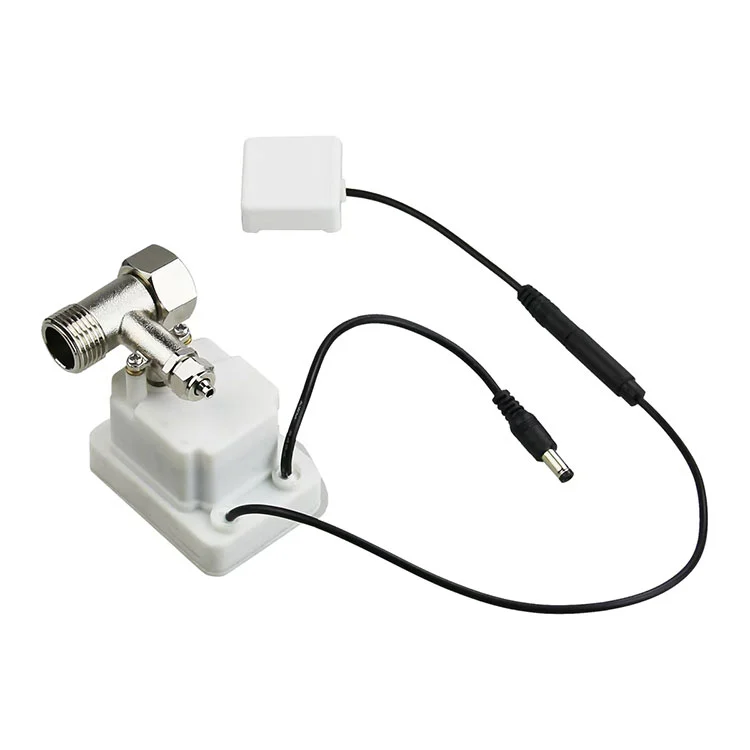

KY-KT-27 — 24V vesimittarin puhdistusventtiilitoimilaite älykkäille vesimittareille ja puhdistusjärjestelmille.
≥1,8 N·m ulostulomomentti · 2400:1 koneistettu metallivaihteisto · IP66-kotelo · ≤10 s venttiilivaste · ≤80 mA käyttövirta · 450 mA lukitun roottorin virta.
Tukee sähköistä kaukosäädintä ja manuaalista hätäkäyttöä. Vuotohälytinkaapeli laukaisee automaattisen venttiilin sulkeutumisen ja punaisen merkkivalon vesikontaktissa. Suunniteltu DN15–DN20 venttiilialustoille.
OEM-räätälöinti: jännite, kaapelin pituus ja liitin, ohjauslogiikka, vääntömomenttitaso, tuotemerkki ja pakkaus. Normaali MOQ alkaen 500 kpl; toimitusaika 15–25 työpäivää näytteen hyväksymisen jälkeen.Lähetä venttiilin tekniset tiedot vastaavan tarjouksen saamiseksi.
Jos hankit venttiilitoimilaitteita älykkäisiin vesimittareihin, puhdistusjärjestelmiin tai pienireikäisiin putkistojen ohjaukseen, KY-KT-27 on rakennettu yhtä tarkoitusta varten: sulkemaan ja avaamaan venttiileitä luotettavasti käskystä, jakso toisensa jälkeen ilman, että tuotteesi tai projektisi ylläpitorasitusta lisätään.
Kaiye on valmistanut vesimittarin toimilaitteita älykkään mittauksen varhaisesta käyttöönotosta lähtien, ja vuotuinen toimilaitekapasiteetti on10 miljoonaa sarjaaja yli 30 vuoden kokemus laitteistojen ja ohjausventtiilien tuotannosta. KY-KT-27 on osa tuota volyymin testattua alustaa – suunniteltu OEM-integraatioon, eräyhtenäisyyteen ja ennakoitaviin läpimenoaikoihin.
Tämä ei ole luettelon paikkamerkki. Alta löydät todelliset toimintaparametrit, asennus- ja kytkentälogiikka, hankintarajat ja tekniset kysymykset, joita suunnittelutiimi kysyy ennen näytteen hyväksymistä.
Suurin osa älymittarien venttiilien vioista ei johdu elektroniikasta. Ne johtuvat ikääntyneiden venttiilien vääntömomentista, tiivistysvirheestä kosteissa mittarikoteloissa tai johdotuskokoonpanoista, jotka eivät vastaa mittarin alustaa. KY-KT-27 käsittelee nämä kolme vikakohtaa suoraan.
Mitoitettu ≥1,8 N·m 2400:1 metallivaihteiston kautta, toimilaite on mitoitettu DN15- ja DN20-vesimittariventtiileille. Metallihammaspyörät on koneistettu, ei sintrattu, mikä säilyttää vääntömomentin pitkän pyöräilyn aikana ja vähentää hampaiden irtoamisen riskiä pysähtymisolosuhteissa.
Mittarilaatikot ovat kosteita, toisinaan upotettuja ja alttiina kondensaatiolle. IP66-kotelo suojaa voimansiirtoa ja ohjauselektroniikkaa, jolloin toimilaite voi pysyä toimintakuntoisena ulkokuopissa, kodin kaapeissa ja puhdistuslaitteiden koteloissa.

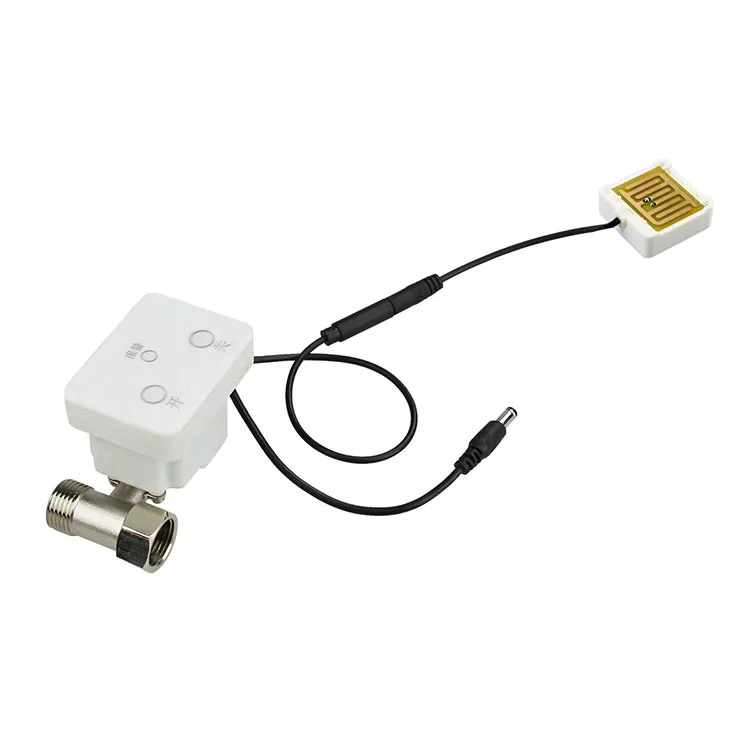

Kun valinnainen vesivuotohälytinkaapeli havaitsee vesikosketuksen, toimilaite sulkee venttiilin automaattisesti ja aktivoi punaisen merkkivalon. Tämä on kiinteästi kytketty turvavaste, joka toimii riippumattomasti mittarin ylävirran elektroniikasta ja vähentää riippuvuutta laiteohjelmiston toimenpiteistä.
Asennustiimien on käytettävä venttiiliä ennen virran kytkemistä, ja huoltohenkilöstö tarvitsee tavan avata tai sulkea venttiili huollon aikana. KY-KT-27 tukee manuaalista hätäkäyttöä sähköisen kauko-ohjaimen ohella, joten venttiili ei koskaan juutu.
Alla oleva taulukko kuvastaa KY-KT-27:n vakiokokoonpanoa. Jos mittarialustasi toimii eri jännitteellä, vääntömomenttikäyrällä tai johdotustavalla, näitä parametreja voidaan mukauttaa OEM-tarkistuksen aikana.
| Parametri | Vakioarvo | Hankintahuomautus |
|---|---|---|
| Malli | KY-KT-27 | Vahvista mallikoodi näytteestä ja tietolomakkeesta |
| Nimellisjännite | 24 V DC | Toiminta-alue 23–25 V; varmista yhteensopivuus mittarin virtakiskon kanssa |
| Käyttövirta | ≤80 mA | Budjetti huippuvirtaan venttiilin liikkeen aikana, ei vain valmiustilassa |
| Lukitun roottorin virta | 450 mA | Hyödyllinen ohjain- ja suojapiirien mitoituksessa |
| Lähtömomentti | ≥1,8 N·m | Mitattu nimellisjännitteellä; vahvista venttiilin istukan vääntömomenttia vastaan |
| Vähennyssuhde | 2400:1 | Sopii DN15-DN20 venttiilialustaan |
| Venttiilin vasteaika | ≤10 s | Avautuu-kiinni tai lähes auki nimellisjännitteellä |
| Vesitiivis luokitus | IP66 | Soveltuu kosteisiin, roiskeille alttiisiin ja ulkoisiin mittarikoteloihin |
| Johdotus | Virtajohto + vuotohälytyskaapeli | Kaapelin pituus, liitintyyppi ja johdon väri voidaan mukauttaa |
Jos sovelluksesi toimii 3,6 V:n, 5 V:n tai 12 V:n jännitteellä tai vaatii erilaista vääntömomenttitasoa, Kaiyen suunnittelutiimi voi tarkistaa venttiilin kuormituksen ja ehdottaa sopivaa toimilaitteen konfiguraatiota sen sijaan, että pakottaisit vakio-SKU:n yhteensopimattomaan venttiilialustaan.
OEM-ostajalle toimilaite on vain niin hyvä kuin se sopii mittarin koteloon, venttiilivarteen ja ohjauskorttiin. KY-KT-27 käyttää kompaktia, integroitua ääriviivaa, joka on tarkoitettu ahtaisiin älymittarien koteloihin, ja siinä on johdotus, joka erottaa virran vuodon havaitsemispiiristä.
Virtajohdot.Toimilaite saa virtaa erillisestä kaapelista. Käyttöpiirin tulee olla mitoitettu 450 mA:n lukitun roottorin virralle, vaikka normaali käyttövirta olisi ≤80 mA, koska venttiilin istukka voi vaatia hetkellisesti suurempaa virtaa. Mittarikortin käänteisen napaisuuden suojaus on suositeltavaa, jos toimilaite on kentällä vaihdettavissa.
Vuotohälyttimen johdotus.Vuotokaapeli on erillinen tulo. Kun anturikaapeli havaitsee vesikosketuksen, toimilaite sulkee venttiilin ja laukaisee punaisen hälytysilmaisimen. Tätä piiriä tulee käsitellä turvatulona, ei mittaussignaalina, ja sen tulisi pysyä riippumattomana tietoliikennemoduulista, jotta tiedonsiirtovika ei estä vuodon aiheuttamaa sulkemista.
Asennusliitäntä.Toimilaite on suunniteltu DN15–DN20-älymittarin venttiilirungoissa käytetyn venttiilivarren ja asennuskuvion ympärille. Ennen tilavuuden vapauttamista ostajien tulee varmistaa varren neliö, asennusreikien etäisyys ja toimilaitteen suunta mittarin kotelon sisällä. Kaiye voi toimittaa näytteen mekaanista sopivuutta varten ennen tuotantotilauksen tekemistä.
Jos hankit myös mittarin kotelon tai koko venttiilikokoonpanon, toimilaite voidaan tarkastella yhdessävesimittarin kuorija venttiilin runko rajapinnan epäsopivuuden vähentämiseksi kokoonpanossa.
Toimilaite on sijoitettu pienireikäiseen venttiilin ohjaukseen, jossa sähköinen kaukokäyttö ja vikasietoinen sulkeminen ovat tärkeämpiä kuin nopea käyttö. Tyypillisiä volyymisovelluksia ovat:
Etäavaus/sulkeminen laskutuksen valvontaa, rästien hallintaa ja vuotojen hallintaa varten kerrostaloissa ja kunnallisteknisten asuntojen tileissä.
Automaattinen sammutus vuodon havaitsemiseksi, säiliön tason säätö ja suodatinkiertoventtiilin toiminta käyttöpisteen ja kaupallisissa puhdistuslaitteissa.
Eräasennus vanhan yhdyskuntien korjausrakentamiseen, kampuksen vesihuoltoon ja teollisuuspuiston osamittaukseen, jossa toimilaitteita hankitaan neli- tai viisinumeroisia määriä.
Toimilaitetoimitukset vesimittarien valmistajille ja venttiiliautomaatioliikkeille, jotka integroivat toimilaitteen omaan mittariinsa tai venttiilituotteeseen ennen toimittamista voimalaitokselle.
Koska toimilaite on osa Kaiyen laajempaa vesimittarikomponenttialustaa, ostajat, jotka hankkivat useita komponentteja, voivat vahvistaa pätevyyttä ja logistiikkaa. Jos projektisi vaatii myös langatonta tiedonsiirtoa mittaritasolla, toimilaite on suunniteltu toimimaan Kaiyen rinnallalangaton vesimittarialusta, jossa venttiiliohjausta ja etätiedonsiirtoa käsitellään yhtenä järjestelmänä eikä kahtena erikseen hyväksyttynä osana.

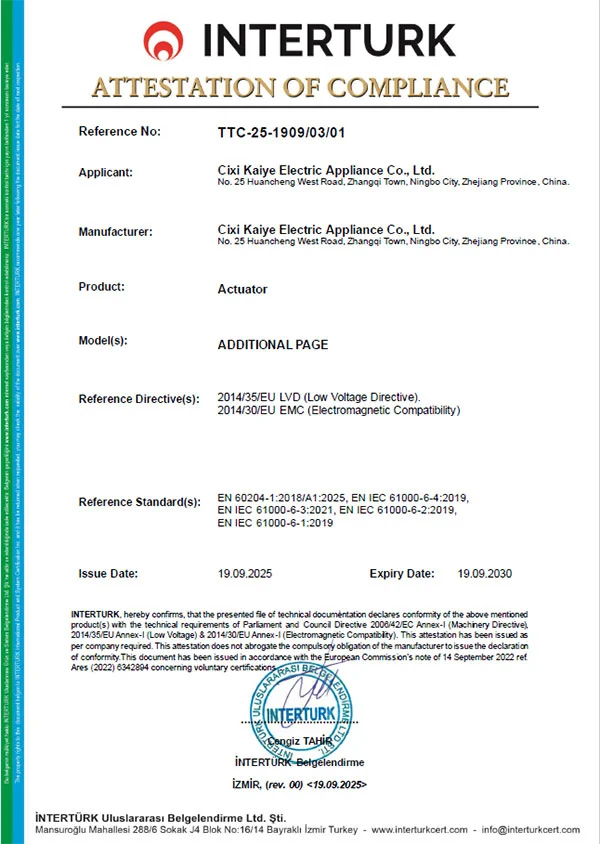

B2B-ostajille "valmistajan" tulisi tarkoittaa prosessinhallintaa, ei vain kauppayhtiötä, jolla on luettelo. Kaiye käyttää ISO 9001 -laatujärjestelmää, tuottaa automatisoitua toimilaitekokoonpanoja ja on valmistanut vesimittarin toimilaitteita yli kahden vuosikymmenen ajan. KY-KT-27 hyötyy tuotantopohjasta kolmella konkreettisella tavalla:
Erän johdonmukaisuus.Metallihammaspyörät koneistetaan valvottuihin mittoihin. Automaattinen kokoonpano vähentää yksiköiden välistä vaihtelua vaihteistoverkossa, vääntömomentissa ja vasteajassa – kriittistä, kun asennat tuhansia toimilaitteita apuprojektiin.
Saapuva tarkastus ja lopputesti.Vakiotuotanto sisältää virrankulutuksen, vasteajan ja venttiilin liikkeen toiminnalliset tarkastukset. Ostajat voivat pyytää tarkastusprotokollaa ja näytteenottosuunnitelmaa ennen tilauksen tekemistä.
Jäljitettävyys.Mallikoodi, tuotantoerä ja testitietueet säilytetään, jotta jos kenttäongelma ilmenee, kyseinen populaatio voidaan eristää sen sijaan, että jokaista projektin toimilaitetta käsitettäisiin epäiltyinä. Lisätietoja Kaiyen tuotantopohjasta ja laatujärjestelmästä on osoitteessayrityksen profiili ja valmistuksen yleiskuvaus.
KY-KT-27 on saatavana vakiona, mutta vakio ei tarkoita kiinteää. OEM- ja projektiostajille seuraavat kohteet räätälöidään yleensä teknisen tarkastelun jälkeen:
Jännitteen ja käyttölogiikka.Jos mittarikorttisi syöttää 3,6 V, 5 V tai 12 V jännitettä 24 V:n sijaan, toimilaitteen käyttö voidaan tarkistaa ja sovittaa. Ohjaussignaalin napaisuus ja avaus/kiinni -logiikka voidaan myös kohdistaa korttisi kanssa.
Kaapeli ja liitin.Kaapelin pituus, johdinmitta, värikoodi ja liitintyyppi voidaan määrittää vastaamaan mittarin koteloa ja kokoonpanoa.
Vääntömomentti ja välityssuhde.Venttiileille, joilla on suurempi istukan vääntömomentti tai erilainen karageometria, vaihtoehtoinen välityssuhde tai moottorin taso voi olla sopivampi kuin vakiomuotoinen 2400:1.
Brändäys ja pakkaus.Volyymitilauksille on saatavilla Private Label -merkintä, neutraali pakkaus ja projektikohtaiset etiketit.
Tyypillinen MOQ vakiokokoonpanolle alkaa 500 kappaleesta; räätälöity jännite, kaapeli tai tuotemerkki saattaa vaatia korkeamman MOQ:n ja näytteen hyväksymisvaiheen. Vakioyksiköiden toimitusaika on yleensä 15–25 työpäivää tilaus- ja näytevahvistuksesta riippuen tilausmäärästä ja komponenttien saatavuudesta. Lopullinen MOQ ja läpimenoaika vahvistetaan tarjouksessa.
Mikä on vähimmäistilausmäärä?
Vakiokokoonpano alkaa 500 kappaleesta. Räätälöity jännite, kaapeli, liitin tai merkki saattaa vaatia korkeamman MOQ:n ja näytteen hyväksymisvaiheen.
Voidaanko toimilaite räätälöidä 3,6 V, 5 V tai 12 V jännitteelle?
Kyllä. Vakioyksikkö on 24 V DC, mutta taajuusmuuttaja voidaan tarkastaa ja sovittaa 3,6 V, 5 V tai 12 V järjestelmiin teknisen arvioinnin jälkeen.
Mikä on läpimenoaika?
Vakioyksiköt ovat yleensä 15–25 työpäivää tilaus- ja näytevahvistuksesta riippuen tilausmäärästä ja komponenttien saatavuudesta.
Sulkeeko se venttiilin automaattisesti vesivuodosta?
Kyllä, kun vuotohälytinkaapeli havaitsee vesikosketuksen, toimilaite sulkee venttiilin ja aktivoi punaisen hälytysilmaisimen.
