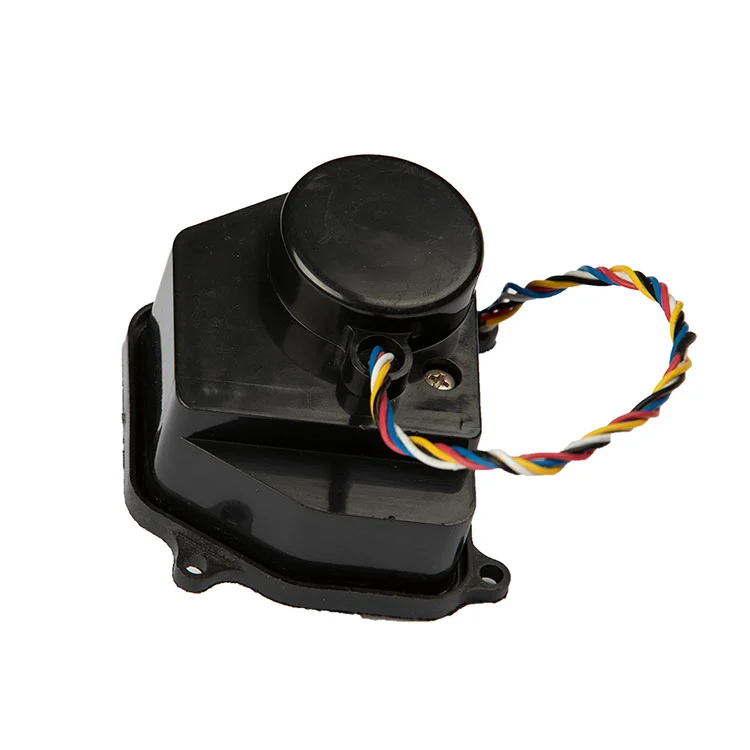

Jos hankit paristokäyttöisiä venttiilitoimilaitteita älykkäisiin vesimittareihin, avainkysymykset ovat aina samat: kestääkö se vääntömomenttia vanhoissa venttiileissä, kuinka kauan se toimii mittarin kuivakennopaketilla ja sopiiko johdotus mittarikorttiisi ilman uudelleenkäsittelyä? Tämä 3,6 V:n toimilaite on rakennettu näiden kolmen rajoitteen ympärille.
Kaiye on valmistanut vesimittarin toimilaitteita älykkään mittauksen varhaisesta käyttöönotosta lähtien, ja vuotuinen toimilaitekapasiteetti on10 miljoonaa sarjaaja yli 30 vuoden kokemus laitteistojen ja ohjausventtiilien tuotannosta. Tämä kuivakennotoimilaite on osa tuota volyymin testattua alustaa – suunniteltu OEM-integraatioon, eräyhtenäisyyteen ja ennakoitaviin läpimenoaikoihin.
Alta löydät todelliset toimintaparametrit, kytkentälogiikan, hankintarajat ja tekniset kysymykset, joita suunnittelutiimi kysyy ennen näytteen hyväksymistä.
Useimmat akkukäyttöisten mittariventtiilien viat eivät johdu moottorista. Ne johtuvat ikääntyneiden venttiilien vääntömomentista, virrankulutuksesta, joka tyhjentää akun odotettua nopeammin, tai johdotuksista, jotka eivät vastaa mittarin korttia. Tämä toimilaite osoittaa suoraan nämä kolme vikakohtaa.
Mitoitettu ≥1,8 N·m 1500:1 metallivaihteiston kautta, toimilaite on mitoitettu pienireikäisille vesimittariventtiileille. Metallihammaspyörät on koneistettu, ei sintrattu, mikä säilyttää vääntömomentin pitkän pyöräilyn aikana ja vähentää hampaiden irtoamisen riskiä pysähtymisolosuhteissa.
Käyttövirta on ≤25 mA 3,6 V:n nimellisjännitteellä, lukitun roottorin virran ollessa 550 mA. Alhainen käyttövirta mahdollistaa toimilaitteen toiminnan tavallisesta kuivakennopaketista ilman liiallista akun tyhjenemistä, kun taas lukitun roottorin kuva kertoo ohjainpiirillesi, mitä odottaa venttiilin asettumisen aikana.

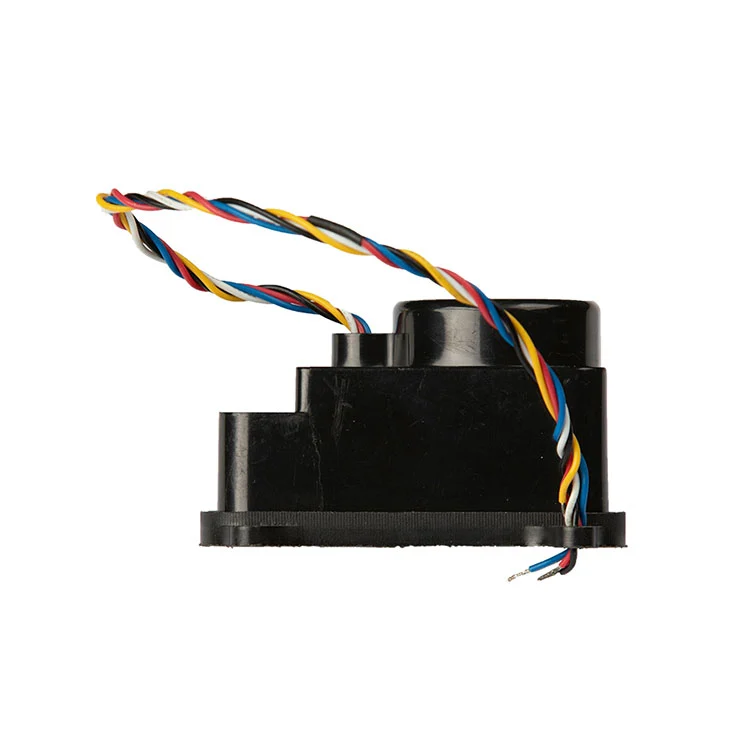

Punainen negatiivinen, musta positiivinen, sininen auki, valkoinen COM, keltainen kiinni. Kytkentäkaavio erottaa tehon auki/kiinni ohjaussignaaleista, joten toimilaitetta voidaan ohjata mittarikortin olemassa olevalla ohjauslogiikalla ilman erillistä relekorttia.
Toimilaite on tarkoitettu asuin-, maanalaisiin ja ei-sähköitettyihin asennusskenaarioihin, joissa 220 V:n verkkovirta tai erilliset virtakaapelit eivät ole käytännöllisiä. Se tukee vakaata venttiiliohjausta ja signaalin takaisinkytkentää ilman työpaikan tehoinfrastruktuuria.
Alla oleva taulukko kuvastaa kuivakennotoimilaitteen vakiokonfiguraatiota. Jos mittarialustasi toimii eri jännitteellä, vääntömomenttikäyrällä tai johdotustavalla, näitä parametreja voidaan mukauttaa OEM-tarkistuksen aikana.
| Parametri | Vakioarvo | Hankintahuomautus |
|---|---|---|
| Nimellisjännite | 3,6 V DC | Varmista yhteensopivuus mittarin kuivakennopakkauksen kanssa |
| Käyttöjännitealue | 2,5–5 V DC | Suurempi jännite alueella tuottaa suuremman vääntömomentin, mutta lyhentää käyttöikää |
| Käyttövirta | ≤25 mA | Budjetti huippuvirtaan venttiilin liikkeen aikana, ei vain valmiustilassa |
| Lukitun roottorin virta | 550 mA | Hyödyllinen ohjain- ja suojapiirien mitoituksessa |
| Lähtömomentti | ≥1,8 N·m | Mitattu nimellisjännitteellä; vahvista venttiilin istukan vääntömomenttia vastaan |
| Vähennyssuhde | 1500:1 | Sopii pienireikäiseen vesimittarin venttiilialustaan |
| Venttiilin vasteaika | ≤8 s | Avautuu-kiinni tai lähes auki nimellisjännitteellä |
| Johdotus | Punainen negatiivinen, musta positiivinen, sininen auki, valkoinen COM, keltainen kiinni | Kaapelin pituus, liitin ja johdon väri voidaan mukauttaa |
Jos mittarikorttisi antaa eri ohjaussignaalin napaisuuden tai käyttää eri liitintä, Kaiyen suunnittelutiimi voi tarkistaa johdotuksen ja ehdottaa sopivaa kokoonpanoa sen sijaan, että pakottaisit vakiojohtosarjan yhteensopimattomaan mittarialustaan.

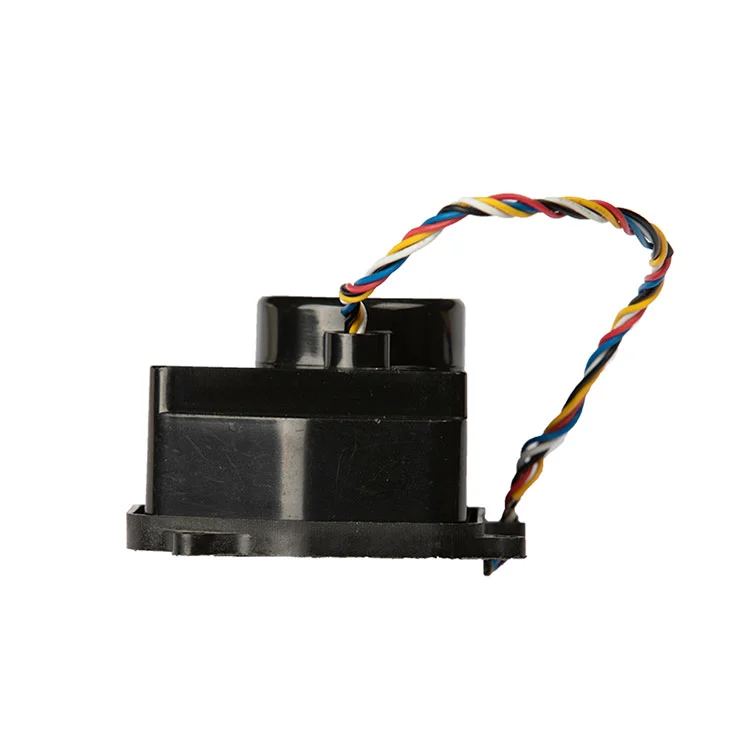

OEM-ostajalle toimilaite on vain niin hyvä kuin se sopii mittarin koteloon, venttiilivarteen ja ohjauskorttiin. Tämä kuivakennotoimilaite käyttää kompaktia ääriviivaa, joka on tarkoitettu rajallisiin älymittarikoteloihin, ja kytkentäkaavio, joka erottaa tehon auki/kiinni ohjaussignaaleista.
Virtajohdot.Punainen on negatiivinen, musta on positiivinen. Käyttöpiirin tulee olla mitoitettu 550 mA:n lukitun roottorin virralle, vaikka normaali käyttövirta olisi ≤25 mA, koska venttiilin istukka voi vaatia hetkellisesti suurempaa virtaa. Mittarikortin käänteisen napaisuuden suojaus on suositeltavaa, jos toimilaite on kentällä vaihdettavissa.
Ohjausjohdot.Sininen on auki, valkoinen on COM, keltainen on lähellä. Tätä piiriä tulee käsitellä ohjaustulona, ei sähkölinjana, ja sen tulisi pysyä riippumattomana tietoliikennemoduulista, jotta tiedonsiirtovika ei estä venttiilin ohjausta.

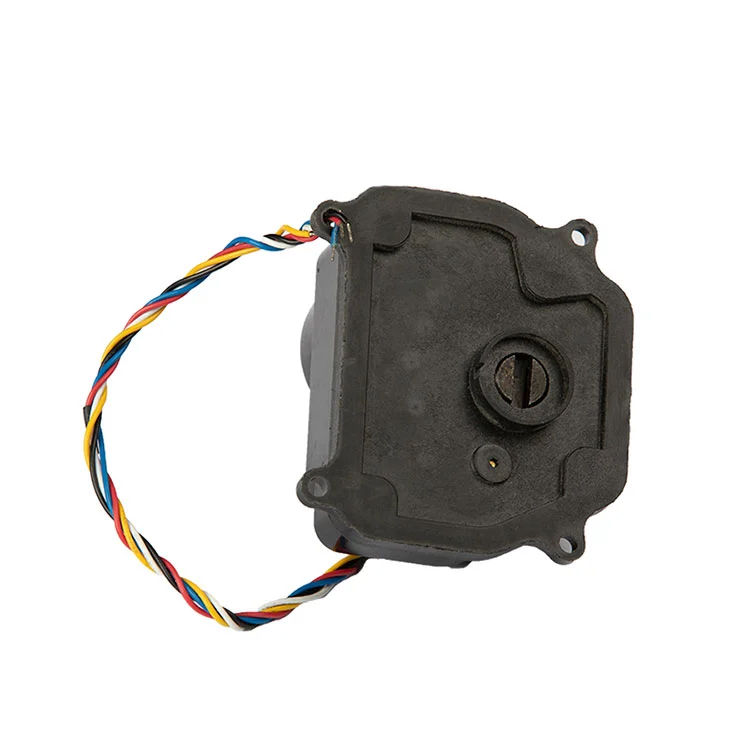

Asennusliitäntä.Toimilaite on suunniteltu pienireikäisissä älymittarin venttiilirungoissa käytettävän venttiilin varren ja asennuskuvion ympärille. Ennen tilavuuden vapauttamista ostajien tulee varmistaa varren neliö, asennusreikien etäisyys ja toimilaitteen suunta mittarin kotelon sisällä. Kaiye voi toimittaa näytteen mekaanista sopivuutta varten ennen tuotantotilauksen tekemistä.
Jos hankit myös mittarin kotelon tai koko venttiilikokoonpanon, toimilaite voidaan tarkastella yhdessävesimittarin kuorija venttiilin runko rajapinnan epäsopivuuden vähentämiseksi kokoonpanossa.
Toimilaite on sijoitettu pienireikäisten venttiilien ohjaukseen, jossa paristokäyttö ja alhainen virrankulutus ovat tärkeämpiä kuin nopea käyttö. Tyypillisiä volyymisovelluksia ovat:
Etäavaus/sulkeminen laskutuksen valvontaa, rästien hallintaa ja vuotojen hallintaa varten kerrostaloissa ja kunnallisteknisten asuntojen tileissä.
Maanalaiset ja ulkoiset mittariasennukset, joissa 220 V verkkovirta tai erilliset virtakaapelit ovat epäkäytännöllisiä ja toimilaite toimii mittarin kuivakennopaketista.
Eräasennus vanhan yhdyskuntien korjausrakentamiseen, kampuksen vesihuoltoon ja teollisuuspuiston osamittaukseen, jossa toimilaitteita hankitaan neli- tai viisinumeroisia määriä.
Toimilaitetoimitukset vesimittarien valmistajille ja venttiiliautomaatioliikkeille, jotka integroivat toimilaitteen omaan mittariinsa tai venttiilituotteeseen ennen toimittamista voimalaitokselle.
Koska toimilaite on osa Kaiyen laajempaa vesimittarikomponenttialustaa, ostajat, jotka hankkivat useita komponentteja, voivat vahvistaa pätevyyttä ja logistiikkaa. Jos projektisi vaatii myös langatonta tiedonsiirtoa mittaritasolla, toimilaite on suunniteltu toimimaan Kaiyen rinnallalangaton vesimittarialusta.
B2B-ostajille "valmistajan" tulisi tarkoittaa prosessinhallintaa, ei vain kauppayhtiötä, jolla on luettelo. Kaiye käyttää ISO 9001 -laatujärjestelmää, tuottaa automatisoitua toimilaitekokoonpanoja ja on valmistanut vesimittarin toimilaitteita yli kahden vuosikymmenen ajan. Tämä kuivakennotoimilaite hyötyy tuotantopohjasta kolmella konkreettisella tavalla:
Erän johdonmukaisuus.Metallihammaspyörät koneistetaan valvottuihin mittoihin. Automaattinen kokoonpano vähentää yksiköiden välistä vaihtelua vaihteistoverkossa, vääntömomentissa ja vasteajassa – kriittistä, kun asennat tuhansia toimilaitteita apuprojektiin.
Saapuva tarkastus ja lopputesti.Vakiotuotanto sisältää virrankulutuksen, vasteajan ja venttiilin liikkeen toiminnalliset tarkastukset. Ostajat voivat pyytää tarkastusprotokollaa ja näytteenottosuunnitelmaa ennen tilauksen tekemistä.
Jäljitettävyys.Mallikoodi, tuotantoerä ja testitietueet säilytetään, jotta jos kenttäongelma ilmenee, kyseinen populaatio voidaan eristää sen sijaan, että jokaista projektin toimilaitetta käsitettäisiin epäiltyinä. Lisätietoja Kaiyen tuotantopohjasta ja laatujärjestelmästä on osoitteessayrityksen profiili ja valmistuksen yleiskuvaus.
Kuivakennotoimilaite on saatavana vakiona, mutta vakio ei tarkoita kiinteää. OEM- ja projektiostajille seuraavat kohteet räätälöidään yleensä teknisen tarkastelun jälkeen:
Kaapeli ja liitin.Kaapelin pituus, johdinmitta, värikoodi ja liitintyyppi voidaan määrittää vastaamaan mittarin koteloa ja kokoonpanoa.
Ohjauslogiikka.Avaa/sulje-signaalin napaisuus ja COM-konfiguraatio voidaan kohdistaa mittarikorttiisi.
Vääntömomentti ja välityssuhde.Venttiileille, joilla on suurempi istukan vääntömomentti tai erilainen varren geometria, vaihtoehtoinen välityssuhde tai moottorin taso voi olla sopivampi kuin standardi 1500:1.

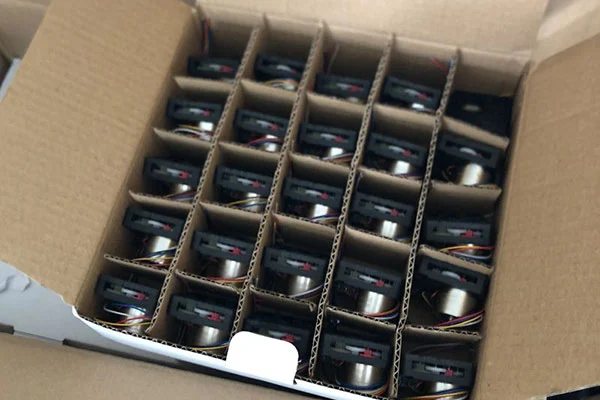

Brändäys ja pakkaus.Volyymitilauksille on saatavilla Private Label -merkintä, neutraali pakkaus ja projektikohtaiset etiketit.
Tyypillinen MOQ vakiokokoonpanolle alkaa 500 kappaleesta; räätälöity kaapeli, liitin tai tuotemerkki saattaa vaatia korkeamman MOQ:n ja näytteen hyväksymisvaiheen. Vakioyksiköiden toimitusaika on yleensä 15–25 työpäivää tilauksen ja näytteen vahvistamisen jälkeen. Lopullinen MOQ ja läpimenoaika vahvistetaan tarjouksessa.
Mikä on vähimmäistilausmäärä?
Vakiokokoonpano alkaa 500 kappaleesta. Räätälöity kaapeli, liitin tai tuotemerkki saattaa vaatia korkeamman MOQ:n ja näytteen hyväksymisvaiheen.
Voidaanko toimilaite räätälöidä eri pituuksille tai liittimille?
Kyllä. Kaapelin pituus, johdinmitta, värikoodi ja liitintyyppi voidaan määrittää vastaamaan mittarin koteloa ja kokoonpanoa.
Mikä on läpimenoaika?
Vakioyksiköt ovat yleensä 15–25 työpäivää tilaus- ja näytevahvistuksesta riippuen tilausmäärästä ja komponenttien saatavuudesta.
Onko toimilaite yhteensopiva 3,6 V:n kuivakenno-akkukäyttöisten älymittareiden kanssa?
Kyllä. Toimilaite on suunniteltu 3,6 V DC:n kuivakennoakkujärjestelmiin, joiden käyttöjännitealue on 2,5–5 V. Tarkista mittarikortin ohjauslogiikka ja venttiilin kuormitus teknisen tarkastuksen aikana.
